Postaje za prenos stiskanja smeti

Pregled izdelka

LYSZ18A stiskanje smeti Transfer postaje je oprema za stiskanje in obdelavo smeti z napredno tehnologijo in proces samostojno razvita s strani našega podjetja glede na povpraševanje na domačem trgu sanitarne opreme in zbiranje in način prenosa smeti.
LYSZ18A stiskanje smeti Prenosne postaje uporabljajo tehnologijo horizontalnega stiskanja. Kompresor in koš za smeti sta integrirana, zbrane gospodinjske smeti pa se stisnejo neposredno v zaprt koš za smeti, da zmanjšajo prostornino, izpustijo odpadno in plin v smeteh, nato pa se prestavijo v voziček snemljiv tovornjak za smeti. Oprema ima značilnosti manj vonja, ni sekundarnega onesnaževanja, majhnega poklicnega območja, prilagodljivega in tako naprej. Še posebej je primeren za novo transferno postajo in obnovo starih postaj v urbanih območjih, kjer je težko pridobiti zemljišča in je lokacija majhna.

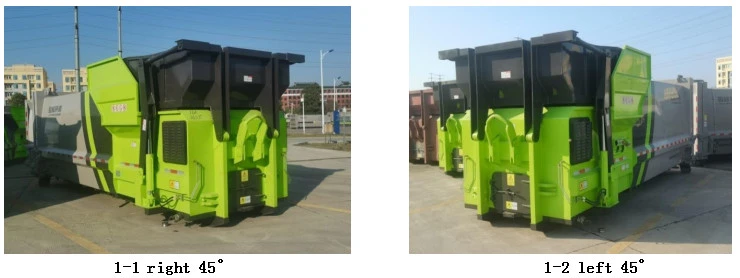

Slika 1-5 integrirani kompresor za smeti LYSZ18A in njegova nosilna vozila
Tabela 1-1 Konfiguracija integriranega kompresorja za smeti LYSZ18A

Pregled funkcij

Postaje za stiskanje smeti LYSZ18A se uporabljajo predvsem za zbiranje smeti na rikšah in majhnih motornih vozilih z manj kot 1,5 tone in manj kot 1,8 metra širine, kot je prikazano na sliki 2-1 in sliki 2-2.

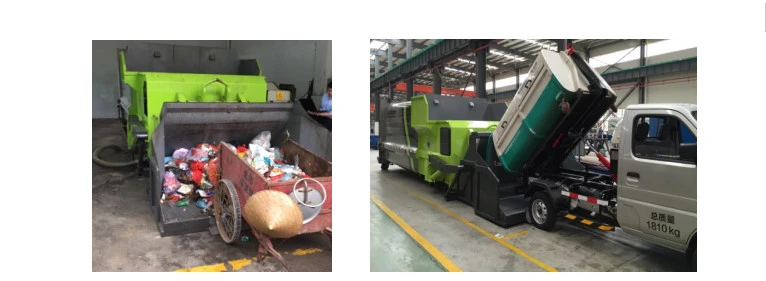

Slika 2-1 Materiali na rikšiSlika 2-2 Nakladanje srednje in majhnih motornih vozil

Obseg uporabe
Uporablja se predvsem za zbiranje in prenos gospodinjskih smeti iz urbanih ulic, trgovskih četrti, stanovanjskih tovarn, šol in bolnišnic.

Glavne značilnosti strukture in uspešnosti

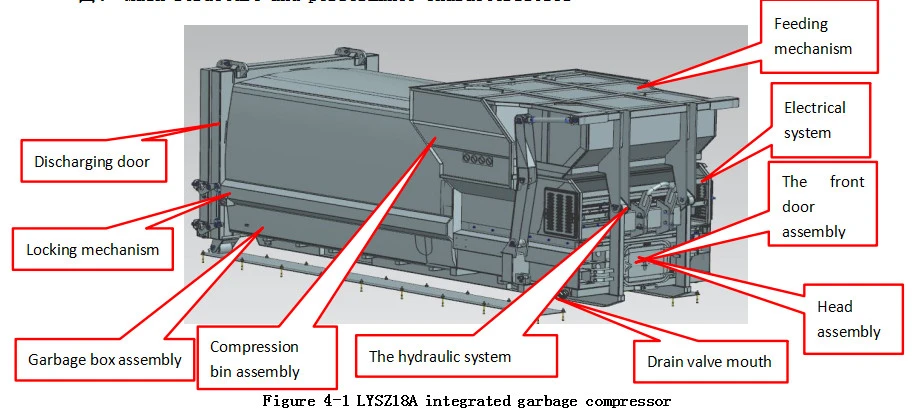

LYSZ18A integriran kompresor za smeti je sestavljen predvsem iz sklopa kompresivnega koša, sklopa zaboja za smeti, "sklopa glave, razkladalnih vrat, mehanizma hranjenja, mehanizma za zaklepanje, hidravličnih sistemov, električnega sistema itd. (slika 4-1) :

1.Montaža koša za stiskanje, montaža zaboja za smeti je izvajanje delovanja stiskanja komponent, stiskalnik je kanal za stiskanje smeti, smeti je stisnjena posoda za shranjevanje.

Montaža tlačne glave je tlačni mehanizem za stiskanje smeti iz koša v smeti, ki lahko učinkovito zdrobi in stisne smeti (slika 4-2).

Sklop vhodnih vrat so vzdrževalna vrata za montažo tlačne glave in kompresijo cilindra, prav tako pa tudi čistilna vrata za čiščenje smeti v zadnji votlini tlačne glave redno.

Izpustna vrata so naprava za praznjenje smeti.

Monolitni kompresorji za smeti LYSZ18A uporabljajo način zbiranja in prevoza posode za napihovanje. Mehanizem za napihovanje je naprava za hranjenje kompresorja in je nameščena na sprednji strani kompresorja (slika 4-3).

Slika 4-3 Shematski diagram mehanizma za kopanje vedra
Električni sistem (slika 4-4) je krmilno središče kompresorja. Vsa dejanja nadzoruje PLC program, ki lahko realizira naslednje glavne funkcije: (1) hidravlični sistem zaščita: ko je temperatura hidravličnega sistema olja visoka, bo sistem samodejno zagnal hladilni sistem. Ko je temperatura olja preniska, sistem samodejno zažene hidravlični sistem ogrevanja olja, dokler se temperatura olja ne dvigne na ustrezno temperaturo (neobvezno); (2) samodejno kompresijo cikel je mogoče realizirati, ko pritisnete gumb cikla stiskanja, lahko tlačna glava samodejno premika nazaj in nazaj v kompresijo komori; (3) Lahko realizira samodejno diagnozo napake, ko kompresor ne more normalno delati, lahko samodejno oceni vzrok napake in prikaže na zaslonu; (4) Tlačni alarm: Ko se smeti v škatli za smeti pritisnejo na nastavljene zahteve, z analizo tlačne vrednosti hidravličnih sistemov, z vidika varnosti, zaščitne opreme in učinkovitosti, se bo sistem v tem trenutku samodejno alarmal.

Hidravlični sistem (slika 4-5) : celotna hidravlična črpalka je nameščena na predal tip črpalke nosilec, kompaktna struktura, varčevanje z energijo in varstvo okolja. Glavne komponente sistema sprejemajo znane blagovne znamke doma in v tujini, da zagotovijo visoko zanesljivost in nizek hrup.

Slika 4-5 Shematski diagram hidravličnih sistemov

Glavni tehnični parametri izdelka
Preglednica 5-1 Tehnične specifikacije integriranega kompresorja za smeti LYSZ18A

Glavne prednosti
1-Funkcionalna analiza značilnosti
Protivirusna naprava je nastavljena v kompresijo, ki ima funkcije drobljenje in preprečevanje odskoka smeti (slika 6-1).

Slika 6-1 Shematski diagram protirevovne naprave

S funkcijo faznega zaporedja komutacijo trifaznega napajalnika je priročno in hitro spremeniti fazo motorja brez prenavljanja.
S funkcijo LCD zaslona lahko prikažete delovanje opreme na zaslonu, vključno z, vendar ne omejeno na: dinamični prikaz količine smeti, nasvete za napačno delovanje, stanje delovanja opreme, prikaz rezultatov samodignostike napake, funkcijo prilagajanja programa.
S polnim pritiskom alarm in funkcijo prikaza.
Avtomatska toplotna disipacija in funkcija ogrevanja hidravličnih sistemov (neobvezno).
Funkcije dvojnega nadzora žice in dotika (neobvezni brezžični daljinski upravljalnik) (slika 6-2).

Slika 6-2 Zaslon na dotik, upravljalnik žice in brezžični daljinski upravljalnik
S funkcijo zasilne zaustavitve.

Ko je glava stiskanja v vsakem položaju, se lahko na silo vrne v začetni delovni bit.

S samodejnim alarmom za napako in funkcijo samodejne diagnoze.
Zadnja vrata škatle za opremo sprejemajo hidravlično zaklepanje. Standardna konfiguracija: odpiranje in zaklepanje zadaj vrat škatle opreme je mogoče neposredno nadzorovati v kabini snemljivega tovornjaka za smeti s silo iz hidravličnih sistemov vlečelnika. Neobvezno: napaja ga električni krmilni sistem vozička in vozi z majhno napajalno enoto. Neposredno lahko nadzoruje odpiranje in zaklepanje zabojnih vrat v kabini odstranljivega tovornjaka za smeti (slika 6-3).


Naprava ima funkcijo GPS pozicioniranje, funkcijo prenosa podatkov, funkcijo daljinskega upravljanja, inteligentno servisno funkcijo (neobvezno).
2. Uvod v stabilnost in zanesljivost
2.1-Strani in spodnje plošče kompresijo LYSZ18A so varjene z visoko trdnostjo jekla z debelino ≥8mm.
2.2-Strani in spodnje plošče LYSZ18A montaže glave so varjene iz jekla visoke trdnosti z debelino ≥8mm.
2.3 Prašnik kot celota je velika lok struktura, debelina plošče ≥4mm, material: Q355B.
2.4.Vse izpostavljene železne kovinske površine so obdelane s preprečevanjem rja, jeklo v neposrednem stiku s smeti pa se obdela s kislim kislom, fosfatacijo in pasivnostjo.
2.5-Oprema sprejme PLC nadzor, lahko samodejno prilagodi potisk oljnega cilindra glede na obremenitev stiskanja smeti, tako da smeti enakomerno in kompaktno porazdelijo v škatli.
2.6-Ključne komponente opreme: hidravlični ventil blok, oljna črpalka, motorne in elektronske krmilne komponente sprejemajo znane blagovne znamke doma in v tujini. Ključne električne komponente izpolnjujejo ce varnostne standarde in sprejmejo vodoodporno zasnovo vtičnikov (slika 6-4).

2.7、Vsi rotirni gredi so izdelani iz posebnih samomazalnih ležajev ali skupnih ležajev, površina batne palice jeklenke pa je platirana s kromom, ki ima močno odpornost na hlajenje in odpornost na korozijo, da se zagotovi njegova življenjska doba v ožjem okolju.

3. Uvedba varčevanja z energijo in varstva okolja

3.1-Majhna površina, brez civilne gradnje ali samo enostavne civilne gradnje, ekonomična in praktična, prilagodljiva, primerna za zbiranje in prenos vseh vrst gospodinjskih smeti.

3.2-Ročni gumb za upravljanje žice, učinkovito izboljšate delovno okolje operaterjev.

3.3、Patentiran mehanizem za zaklepanje raztovarjanja in tesnjenje, da se zagotovi, da postopek kompresije in postopek prenosa odpadkov ne puščajo odvodi.

3.4、Integriran kompresor za smeti LYSZ18A vozi ena sama črpalka, ko sistem potrebuje visok tlak ali dvojno črpalko, ko sistem potrebuje veliko hitrost, kar je učinkovito in varčevanje z energijo z nizko sistemsko toploto.

4. Lastnosti in prednosti izdelka

4.1、Dobra okoljska učinkovitost, brez izpostavljenosti, raztresenosti, pojav kapljanja v postopku privolitve in prenosa smeti.

4.2LYSZ18A kompresorska hidravlična črpalka, naše podjetje uporablja visoko učinkovitost, varčevanje z energijo, zanesljivo delovanje dvojne črpalke, domači in tuji podobni izdelki na splošno uporabljajo en pogon črpalke.

4.3-Kompresor razkladanje mehanizma za zaklepanje vrat, domače in tuje podobne izdelke na splošno sprejeti tesnjenje trak stiskanje ni mogoče prilagoditi način zaklepanja, naše podjetje uporablja nastavljiv očistek zaklepanje mehanizem natančno nadzor tesnjenje trak stiskanje. Dobro tesnjenje (slika 6-5). Naprava za razbremenitev tlaka proti razkladanju vrat sprejme dvojno hidravlično zaporno strukturo, da se učinkovito prepreči pojav nevezanega stika, ki ga povzroča reakcijska sila tesnilnega traku (slika 6-6).

4.4-LYSZ18A kompresorji imajo na vsaki strani odtok za odtok iz kompresorjev (slika 6-7).

Slika 6-5 Shematski diagram mehanizma za zaklepanje Slika 6-6 Shematski diagram hidravlične ključavnice naprave za zaklepanje repnih vrat Slika 6-7 shematski diagram naprave za odvajanje odtoka

Postopek delovanja se uvede
1 LYSZ18A Integriran kompresor za smeti (slika 7-1)

Slika 7-1 Procesni tok za integriran kompresor za smeti LYSZ18A
Zbiranje in stiskanje smeti (slika 7-2)

Po zbiranju smeti, ki živijo v mestih s človeškim skuterjem, tricikelom ali manjšim odpadnim tovornjakom do kompresorja, se smeti v kompresorski mehanizem za hranjenje smeti stisnejo, operativna institucija pa smeti v kompresorski komori za smeti, gumb za delovanje kompresivnega cikla za vlivanje v smeti v kompresijo je stisnjena, postopek ponovite do popolnega poročila policiji, Zgornji zadrgo je pokrit nad košem za stiskanje in je v stanju prenosa.
1.2. Pakiranje na avtobus
Tovornjak za razkladanje smeti vozička se vliva v sprednji del kompresorja, tako da je kljuka vlečene roke usklajena s kljuko kompresorja, z raztovarjanjem smeti v kočiji pa se upravlja za vlečenje kompresorja in zaklepanje kompresorja.
1.3- Tranzit smeti
Zaženite odstranljiv tovornjak za smeti, da odpelje kompresor, poln smeti iz postaje za smeti in na odlagališče ali drugo mesto odlaganja smeti.
1.4-Po prihodu tovornjaka z bumom na odlagališče ali drugo mesto odlaganja smeti se zaklepna naprava raztovarja vrat na kompresorju sprosti skozi hidravlični sistem bum tovornjaka, nato pa se upravlja dvižni mehanizem razcvetenja, da se kompresor dvigne, dokler se smeti v škatli popolnoma ne izpustijo.


Slika 7-3 Shematski diagram razkladanja smetnjaka

Zahteve za vgradnjo opreme ter vodo in električno energijo
Stranke lahko določijo konfiguracijo opreme in vozil za smeti, ki temeljijo na lokalni geografski lokaciji in zmogljivosti za odstranjevanje smeti. Na naslednji sliki (slika 8-1, 8-2) je prikazana standardna eno-bitna rešitev integriranega kompresorja za smeti LYSZ18A samo za vašo referenco.
Zahteve glede moči za eno pozicijo: Odjemalec zagotovi trifazni, petžični, 380V/10kW zunanji napajalnik, opremljen z ustreznim odklopnikom tokokroga z zaščito pred uhajanjem (V< 30ma).="" the="" distance="" between="" the="" power="" supply="" and="" the="" compressor="" shall="" not="" be="" more="" than="" 10="" meters.="">
Zahteve glede vira vode: običajna voda, najmanjša vnosna cev je 1 palč.
Zahteve za gradnjo: LYSZ18A mora imeti minimalno višino očistek 6m v stavbi, minimalno višino očistek 5,5m v vratih, najmanjša širina vrat pa 4m.
Risbe in tehnična navodila prikazujejo samo zahteve glede namestitve opreme. Oblikovalec lahko oblikuje objekte, kot so kadrovski saloni, stranišča, odplake Wells in sedimentacija Wells v skladu z okoliškimi pogoji. Za lažje izsuševanje je priporočljivo, da greznico postavite na prostem.
