Vodni tovornjak

Pizdelekspecifikacijo

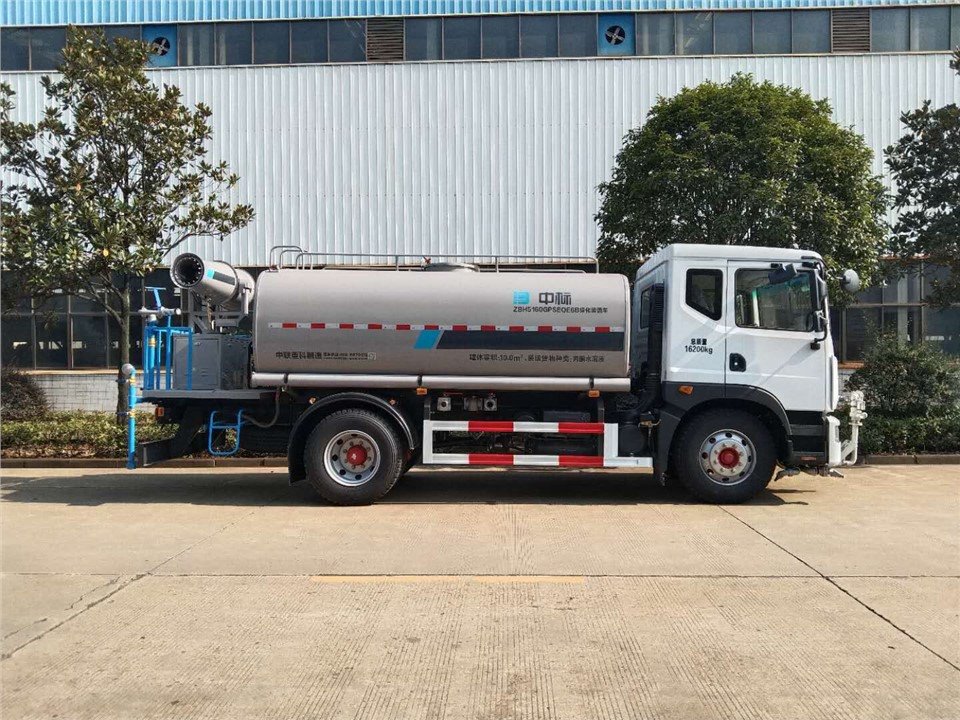

ZBF5070GPSBJE6 tovornjak z vodnim bowserom je nov tip zelenega škropilnega vozila, ki ga je razvilo podjetje. Avto je ponovno opremljen s šasijo tipa II podjetja DONGFENG Automobile Company ter napravo za posebno delovanje in krmilnim sistemom. Naprava za posebno delovanje vključuje sistem pištole za meglo in nizkotlačni sistem vodnih poti, v katerem sistem pištole za meglo vključuje generator kurilnega olja, vodno črpalko, pištolo za meglo itd. Nizkotlačni čistilni sistem je opremljen s sprednjo napravo za izpiranje račjega kljuna, napravo za splakovanje srednje žive meje, zadnjo brizgalno, napravo za ozelenitev namakanja in vodnim topom.
Vodni tovornjak ima različne funkcije, lep in radodaren videz ter vrhunsko zmogljivost, visoko učinkovitost, varstvo okolja in zanesljivost.

Fumazanije

Tovornjak z vodnim zabojnikom lahko izvaja številne funkcije, kot so ozelenitev pršila, škropljenje in zatiranje prahu, nizkotlačno čiščenje, ozelenitev in zalivanje.

Aaplikacija

Tovornjak za vodo je primeren za čiščenje mestnih cest, avtocest, trgov in pristaniških pristanišč, prav tako pa lahko razprši prah na trgih, pomolih, rudarskih območjih, ruševinah, premogovnici in jeklarni za uravnavanje vlažnosti zraka. Primeren je tudi za gozdarstvo, vzdrževanje ozelenitve vrtnih oddelkov, vzrejo Miao Mupei in namakanje novih rastlin. Visokotlačna ročna brizgalna pištola se uporablja za čiščenje tal, pločnikov, nemotoriziranih pasov, trgov itd. V primeru nenadnega izpada električne energije se lahko generator goriva uporabi za pridobivanje električne energije v sili. Samosesalna naprava se lahko uporablja na mestih, kjer ni vode iz pipe pod tlakom, da se izvede neodvisno dodajanje vode in razširi obseg delovanja vozil. Ni primeren za uporabo v okolju, kjer je hladno vreme in ga je mogoče zmrzniti.

Mlastne strukture in zmogljivosti

1,Chassis
Ponovno je opremljen s šasijo razreda II avtomobila Dongfeng eq1165lj9cde, z močno močjo in močno nosilnostjo.
Sprejet je dizelski motor Yuchai ycs04200-68 z nazivno močjo 147kw in nazivno hitrostjo 2300r/min, emisije pa ustrezajo nacionalnemu standardu VI.
2,Wpri Cisterni

Skupna prostornina rezervoarja za vodo je 11,6M³, efektivna prostornina 10m³. Rezervoar za vodo ima veliko prostornino in dolg delovni čas. Rezervoar za vodo uporablja metodo analize končnih elementov za optimizacijo zasnove in je prestal strog test zanesljivosti. Rezervoar za vodo uporablja napredno tehnologijo za enkratno ovijanje pločevink, robotsko avtomatsko varjenje, neporušno preskušanje penetracije, brez puščanja vode in dolgo življenjsko dobo. Protikorozijski premaz je sprejet znotraj rezervoarja za vodo, da se zagotovi protikorozijski učinek

3,Sistem pištole za meglo
Sistem pištole za meglo je sestavljen iz električnega sistema, krmilnega sistema, sistema za oskrbo z vodo in sistema zračne pištole. Bencinski generator se uporablja za zagotavljanje vira energije za krmilni sistem, visokotlačni vodni sistem pa je kombiniran s sistemom vetrne pištole, da se uresniči funkcija daljinskega brizganja kota nagiba in vodoravnega kota vrtenja. Učinkovitost topništva je visoka, največja razdalja je 30 m, nagibni kot je -5 do 60 stopinj, rotacijski kot pa -180 do 180 stopinj.

4,Nizkotlačna vodna črpalka. Uporabljena je znana samosesalna centrifugalna črpalka z nazivno hitrostjo 1480 vrt / min, nazivnim delovnim tlakom 1,1 MPa in nazivnim pretokom 50 m ³ / H /, visoko učinkovitostjo in dobro zanesljivostjo.

Sprednja naprava za izpiranje račjega kljuna. Sprednja naprava za izpiranje račjega kljuna je krmiljena z ročnim krogelnim ventilom in je primerna za splakovanje cestišča in robnika. Smer izpiranja šobe račjega kljuna je mogoče poljubno nastaviti s posebno konstrukcijo, širina splakovanja pa ni manjša od 8 m.

Naprava za srednje splakovanje. Srednja protisplakovalna naprava ima na levi in ​​desni stožčasto šobo, dvosmerno splakovanje, ki ga krmili ročni zračni ventil. Kot šobe je mogoče poljubno nastaviti z nastavitvijo vrtljivega tulca, širina splakovanja pa ni manjša od 24 m.
Zadnji škropilnik. Zadnja škropilna naprava ima ročni krogelni ventil za nadzor odpiranja in zapiranja zadnjega škropilnika. Če se hkrati odpreta dve zadnji škropilnici, širina škropilnice ne sme biti manjša od 14 m.
Vodni top. Vodna pištola je aluminijasta vodna pištola dolgega dosega, ki je nameščena na desni strani zadnje delovne mize. Vodna pištola se lahko vrti od 0 stopinj do 360 stopinj, telo pištole pa se lahko nagne navzgor in navzdol. Nastavitveni tulec na sprednji strani telesa pištole lahko prilagodi obliko curka (cilindrično ali stožčasto) vodnega toka in zapre vodno pištolo. Vodno pištolo krmili ročni krogelni ventil in se lahko odpira in zapira. Domet vodne pištole ni manjši od 38 m.
Naprava za ozelenitev zalivanja. Zalivalna naprava za ozelenitev je razdeljena na levo in desno zalivalno napravo za ozelenitev, ki sta nameščeni na levi in ​​desni strani zadnjega dela vozila, ročni krogelni ventil pa se uporablja za nadzor odpiranja in zapiranja zalivanja. pot.

5,Onačin delovanja

Vozilo sprejme način upravljanja "ročni daljinski upravljalnik plus ročno upravljanje". Poseben upravljalni mehanizem zelenega škropilnega vozila je razdeljen na tri dele: daljinski upravljalnik sistema pištole za meglo, različni ročni krogelni ventili, razporejeni po različnih delih vozila, ter glasbena hupa in stikalo za odjem moči, integrirano na osrednjem delu vozila. konzolo.
Stikalo hupe in stikalo za odjem moči sta integrirana na sredinski konzoli šasije.

Sistem pištole za meglo nadzira nagib, nagibanje, levo in desno vrtenje pištole za meglo ter odpiranje in zapiranje ventilatorja in visokotlačne vodne črpalke z daljinskim upravljalnikom.
Sprednji račji kljun, srednja živa meja, zadnje zalivanje, levo in desno zalivanje zelenjave in zadnje zalivanje se vklopijo in izklopijo z ročnimi krogelnimi ventili.

Glavni tehnični parametri

Mso prednosti

1.Cisterna za vodo je napredne strukture. Telo cisterne za vodo je izdelano iz materiala Q235A, notranjost je zasnovana za zaščito pred valovno ploščo, podposteljna postelja pa uporablja strukturo okvirja. Ti zagotavljajo trdnost in togost celotne strukture.
Neodvisen vir energije: enota generatorja goriva 7 kW se napaja neodvisno, hitrost šasije pa ni omejena s stransko silo pri škropljenju.
Visoka učinkovitost in stabilnost: motor poganja vodno črpalko, da zagotavlja moč za vodni krog, vodni tlak je 2-3mpa, šoba z majhnim premerom izstopa pa se uporablja za povečanje učinka atomizacije in učinkovito združevanje učinka atomizacije s transportno razdaljo; Pištola za meglo je opremljena s samodejnim vrtenjem levo in desno ter funkcijo samodejnega nihanja navzgor in navzdol za razširitev pokritosti škropiva.
Varčevanje z energijo in vodo: pretok škropljenja je majhen, le 20 l/min, dolg čas delovanja in nizka poraba goriva. Sistem daljinskega upravljanja: uporabite neodvisno opremo za daljinsko upravljanje in humaniziran način delovanja.

2.Svišje kakovosti
Visoka konfiguracija dodatne opreme. Nizkotlačna vodna črpalka in pnevmatske krmilne komponente so domače dobro znane blagovne znamke z odlično kakovostjo in visoko zanesljivostjo.

3.Svaren in zanesljiv
Ima pametni predvajalnik glasbe, ki lahko predvaja glasbo med obratovanjem, da opozori in opozori okoliške pešce, naj se izogibajo.
Ima puščično luč za izvajanje opozorilne funkcije v času delovanja, da opomni okoliške pešce, naj se izogibajo.
4.Različne funkcije
Medtem ko je izdelek opremljen s sistemom pištole za meglo, je opremljen tudi s popolnoma delujočim nizkotlačnim sistemom vodnih poti, vključno s sprednjo napravo za izpiranje račjega kljuna, napravo za splakovanje srednje žive meje, zadnjo brizgalno napravo, napravo za ozelenitev namakanja in vodno pištolo.

5. Sizvajati vzdrževanje
Sistem pištole za meglo je opremljen s filtrom za učinkovito zmanjšanje frekvence blokiranja šobe in frekvence čiščenja; Nizkotlačni vodni sistem je opremljen s filtrirnim zaslonom in trismernim filtrom, ki lahko učinkovito filtrirata nečistoče in podaljšata življenjsko dobo nizkotlačne vodne črpalke. Filter je nameščen na mestu, ki je primerno za uporabo osebja.

Odelovanja

Ododatne naprave
